本系统是针对低压电器通断测试关键数据采集：

通过采集试品短路通断时电压，电流，计算功率因数，合闸角度以便进行分析；

同时满足和高速摄影机配合使用时同步分析试品短路电弧与电流大小的对应关系。

数据采集系统要求如下：

n  试验电流50Ka  220v-1000v

n  采集卡输入电流AC&DC耐压1kV

n  采样率2MS/S,

n  精度，0.02%,

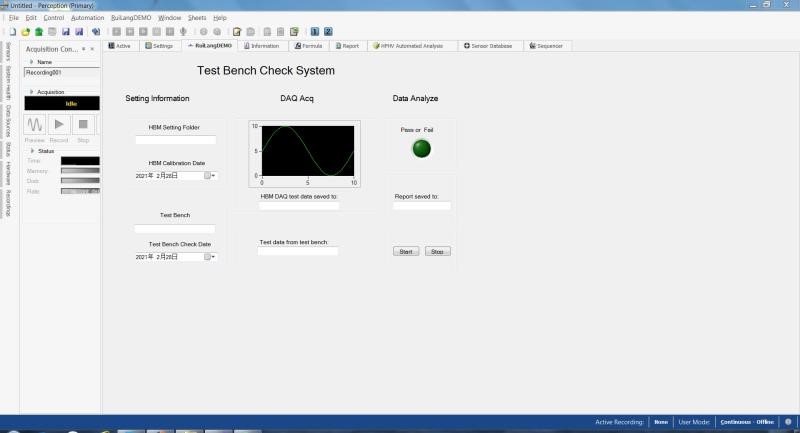

n  按照用户使用的系统编制软件，生成规定格式的报告。

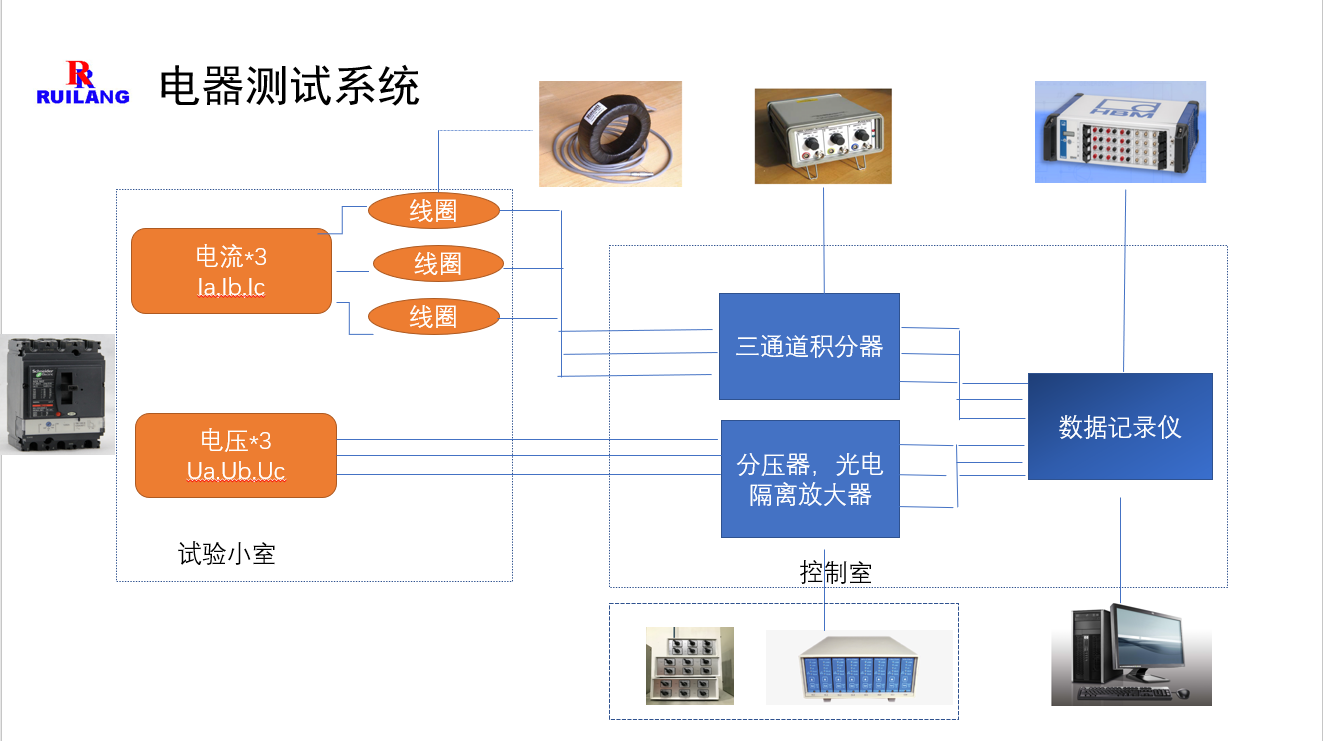

系统框图：
